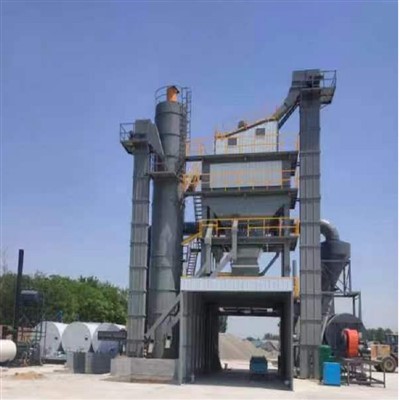

60 mobile intermittierende Asphaltmischanlagen

1. Modell 60
2. Form: mobil, leicht zu montieren, leicht zu demontieren, intermittierend;
3. Nennleistung: 60 t/h;
4. Mischkapazität: 2500 kg/Charge;
5. Betriebsmodus: manuell/automatisch, vollständige Computersteuerung;
6. Installierte Leistung: 300 kW

1. Versorgungsausrüstung für Kaltaggregate
1. 1 Kalttrichter
A Kapazität: 6m3
B Menge: 6 Stück
1.2 Aggregationsförderband
Eine Form: Dreipunkt-Halterungskanalrahmen
B Förderleistung; 50t/h
C-Bandbreite: 550 mm
D-Untersetzungsmotor: 5,5 kW
1.3 Wägezellen
A Spezifikation: CKNF-S--1000kg
B Menge: 8 Stück
1. 4 Pneumatische Türöffnungsvorrichtung
A Spezifikationen: QSC100×150-4 Stück QSC100×200-2 Stück
B Menge: insgesamt 6 Stück

2. Hebevorrichtung für Kaltaggregate
A Tragfähigkeit: 2t
B Hubschaufelkapazität: 1800 kg
C Motorleistung: 7,5 kW
D Sicherheitsmaßnahmen: Ausgestattet mit oberen und unteren Grenzsensorschaltern

3. Aggregattrocknungssystem
3.1 Trockenzylinder
A-Form: zylindrischer Rotationstyp mit Vorwärts- und Rückwärtsdrehung
B-Leistung: 60 Tonnen
C-Spezifikationsgröße: φ1900 mm × 1350 mm × 12 mm
D Reduzierer: JZQ350 Geschwindigkeitsverhältnis: 8,24
E-Motor: 15 kW
F-Antrieb: Zahnradgetriebe
3.2 Mischzylinder
Eine Form: Mischen mit zwei horizontalen Wellen
B-Leistung: 40 Tonnen
C-Reduzierer: 37 kW * 2
3. 3. Trockenfassbrenner (Changsha Hot Pass)
Ein Modell: ZHC-300
B-Leistung: 4 MW

4. Asphaltversorgungssystem
Eine Asphaltpumpe: CLB-100-Pumpe
B Kapazität des Wiegetrichters für Asphalt: 200 kg
C Messmethode: Wägezellenmessung CKNF-S--300

5. Pulverfördergerät
Ein Formschneckenförderer
B-Kapazität 15 t/h
C-Leistung 3 kW

6. Luftkompressor
Modell: Schraubentyp
Leistung: 22 kW

7. Staubentfernungsgerät
Eine Zyklonstaubentfernung der Stufe 1
B-Lüfter: 22 kW
C Sekundäre Beutelstaubentfernung: 400 Beutel
D-Filterfläche: 400 m²

8. Speichersystem verbessern
A Hubschaufel: Tragfähigkeit 2,5 t
B-Hubkapazität: 2,5 t
C Lagerkapazität: 6 Kubikmeter
D Leistung: 22 kW

9. Asphalttank: 50t (Tank im Tank)

10. Kontrollsystem
10. 1 Operationssaal: 2m×3m×2,2m
10. 2 Vollautomatische Computerkonsole
A-Konsolenform: Klavierstil, vollständig geschlossen
B Arbeitstemperatur: 5 Grad -35 Grad
C Arbeitsfeuchtigkeit: 20 % ~ 70 %
D Steuersystemfunktionen: manuell, halbautomatisch, vollautomatische Computersteuerung, willkürliche Umschaltung
E Haupt-Eingabe- und Ausgabefunktionen
⑴ Geben Sie verschiedene Mischungsabstufungen ein
⑵ Passen Sie verschiedene Abstufungen automatisch an und messen Sie sie genau entsprechend den Eingabeanforderungen
⑶ Sammeln Sie von verschiedenen Sensoren zurückgemeldete Signale und steuern und passen Sie die Aktionen jeder Komponente zeitnah an
⑷ Anzeige verschiedener Entladeinformationen, Wiegeinformationen, Entladeanzeige und Temperaturanzeige
⑸ Langzeitspeicherung der Daten (alle Produktionsdaten innerhalb von fünf Jahren, eingegebene Rezepte)
⑹ Bildschirmaufbau: Wird durch ein Farbdisplay und ein dynamisches Simulationsdiagramm der gesamten Maschine dargestellt. Der Betriebs- und Produktionsablauf ist auf einen Blick klar.
10.3 Stromkreise (konfiguriert nach Anleitung des Herstellers)
A Alle Stromkabel verwenden VV-Kabel
B-Bereich: Verbindung zwischen dem Kontrollraum und allen Teilen des Mischpults
10.4 Druckerfunktionen
A Drucken Sie das Mischdatum, die Uhrzeit, die Temperatur des fertigen Produkts und den tatsächlichen Mischgradienten aus
B kann die täglichen Produktionsdaten anzeigen, anzeigen und ausdrucken, was sehr praktisch und intuitiv ist, um die täglichen Produktionsbedingungen richtig zu verstehen.
C Arbeitstemperatur: 5 Grad -35 Grad
D Arbeitsfeuchtigkeit: 20 % ~ 70 %
